PCB設計項目為什么必須提前評估工期？
對于電子產品企業來說，PCB設計周期直接影響：
- 產品上市時間（Time to Market）
- 研發進度與成本控制
- 供應鏈排產與備料節奏
- PCBA試產及量產節點
在實際項目中，PCB設計并不是獨立環節，而是貫穿：
> 原理圖 → PCB設計 → 打樣 → SMT貼片 → 調試驗證 → 小批量 → 量產
因此，科學評估PCB設計工期，是整個項目成功的關鍵前提。
PCB設計工期由哪些核心因素決定？
1. 電路復雜度（核心決定因素）
- 器件數量（100 vs 2000+）
- 信號類型（模擬/數字/高速/射頻）
- 電源完整性要求（PI設計）
- 是否涉及EMC設計
一般規律：復雜度越高，布線與仿真時間越長
2. PCB層數與結構
| 類型 | 典型復雜度 | 工期影響 |
| 單/雙面板 | 簡單 | 最短 |
| 4層板 | 中等 | 增加電源/地層規劃 |
| 6-12層板 | 高 | 疊層+阻抗控制 |
| HDI（盲埋孔） | 很高 | 工藝限制+布線難度大 |
依據 IPC-2221（通用PCB設計標準） 和行業經驗，多層板在疊層設計與阻抗控制階段會顯著增加設計時間。
3. 封裝類型（特別是BGA/QFN）
- BGA（球柵陣列）：扇出設計復雜
- QFN：散熱與焊盤設計要求高
- 細間距器件（≤0.4mm）：布線難度指數級提升
BGA設計往往是工期延長的主要原因之一
4. 設計約束與規范要求
- 阻抗控制（50Ω/差分100Ω）
- EMC/EMI要求
- 安規間距（如UL、CE相關要求）
- 高速信號完整性（SI仿真）
5. 資料完整度
客戶提供資料是否完整，會直接影響項目進度：
- 原理圖是否規范
- 封裝庫是否齊全
- 是否有Layout約束文件
- 關鍵器件是否已選型
不完整資料可能導致反復確認，延誤30%+周期
不同復雜度PCB設計周期參考
1. 簡單項目（消費類/低速產品）
- 板型：單面/雙面/4層
- 器件數：≤200
- 工期參考：
> 2–5個工作日
適用于：電源板、小家電控制板等
2. 中等復雜項目（工業控制/物聯網）
- 板型：4–6層
- 器件數：200–800
- 含部分高速信號
> 5–10個工作日
適用于：工控設備、智能硬件
3. 復雜項目（多層+高速+BGA）
- 板型：6–12層
- 含DDR、PCIE、USB3.0等高速信號
- 多BGA封裝
> 10–20個工作日
適用于：通信設備、服務器板卡
4. 高難度項目（HDI/高頻/高密度）
- HDI板（盲孔/埋孔）
- 高頻材料（如RO4350）
- 嚴格阻抗與EMC要求
> 20–40個工作日或更長
適用于：5G通信、汽車電子、高端醫療設備
PCB打樣與PCBA代工周期參考
PCB設計完成后，整體交付周期還包括：
1. PCB打樣周期
- 普通板：3–5天
- 多層板：5–7天
- HDI板：7–12天
2. 元器件采購周期
- 常規料：3–7天
- 緊缺料：2–6周（甚至更長）
當前供應鏈波動較大，這是最大不確定因素

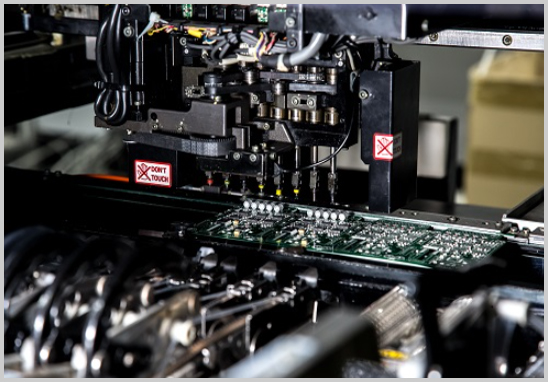

3. SMT貼片與組裝
- 打樣：1–3天
- 小批量：3–7天
- 批量：按訂單排期
整體周期參考（設計+打樣+PCBA）
| 項目類型 | 總周期 |
| 簡單項目 | 7–15天 |
| 中等項目 | 15–25天 |
| 復雜項目 | 25–45天 |
| 高端項目 | 45天以上 |
如何縮短PCB設計與交付周期？
1. 前期準備到位
- 提供完整原理圖+BOM
- 明確結構尺寸與接口定義
- 提供疊層/阻抗要求
2. 選擇一體化服務商
將以下環節打通：
- PCB設計
- PCB打樣
- 元器件采購
- PCBA貼片
可減少溝通成本與周期損耗
3. DFM/DFA前置
在設計階段就考慮：
- 可制造性（DFM）
- 可裝配性（DFA）
避免反復修改板子
4. 優先選用成熟器件
減少替代料與驗證時間
宏力捷電子服務能力介紹
作為專業PCB設計及PCBA一站式服務商，深圳宏力捷電子可為客戶提供：
1. PCB設計能力
- 多層板（最高可達高層數復雜板）
- 高密度BGA/HDI設計（盲孔/埋孔）
- 高速信號（DDR/USB/PCIe）布線
- 阻抗控制與EMC優化設計
2. 一站式交付能力
客戶僅需提供原理圖，即可完成：
- PCB Layout設計
- BOM建立與優化
- 元器件選型與采購
- PCB打樣與制造
- SMT貼片與PCBA組裝
- 小批量到批量生產
3. 項目優勢
- 專業工程團隊，縮短設計周期
- 成熟供應鏈體系，降低采購風險
- 設計+制造協同，提高一次成功率
- 支持加急項目，滿足緊急交付需求
PCB設計工期并不是固定值，而是由復雜度、工藝要求及供應鏈共同決定。對于企業來說，選擇具備設計+制造整合能力的服務商，是保障項目進度的關鍵。
如果您正在評估PCB設計周期或有打樣、PCBA代工代料需求，歡迎與宏力捷電子溝通，我們可根據您的項目快速評估周期并提供最優交付方案。
